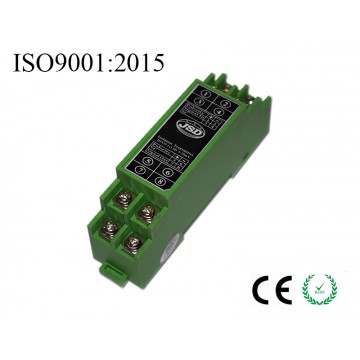

模拟量隔离变送器
模拟量隔离变送器是捷晟达科技(JSD科技)推出的系列隔离变送器,该模拟量隔离变送器有一进一出,一进二出,一进三出,一进四出,二进二出,三进三出系列模拟量隔离变送器,型号分别为:JSD TA-1001D,JSD TA-1001,JSD TA-1002,JSD TA-1003,JSD TA-1004,JSD TA-2002,JSD TA-3003系列,我们现在分别介绍下各系列模拟量隔离变送器参数特点等
特征：
◆小体积,低成本,标准 DIN35mm 导轨安装方式
◆三端隔离（输入、输出、工作电源间相互隔离）
◆高精度等级（0.1% F.S,0.2% F.S）
◆高线性度（0.1% F.S）
◆高隔离耐压（3000VDC/60S）
◆极低温度漂移(100PPM/℃）
◆工业温度范围( -45~+85 ℃）
◆产品性能可靠（MTBF＞50 万小时）
◆工作电源(5/12/15/24 或 9~36)VDC 等单电源供电
◆标准信号选择(0-5V/0-10V/0-10mA/0-20mA/4-20mA 等多选)
应用：
◆直流电流/电压信号的隔离、转换及放大
◆工业现场信号隔离及远程长线无失真传输
◆模拟量信号地线干扰抑制
◆4-20mA/0-20mA/0-10mA/0-5V/0-10V/0-10V 等传感器信号的隔离、变换及远传
◆仪器仪表与传感器信号收发
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆克服各种设备之间的干扰并对模拟量信号 采集、隔离、变换及远传
深圳捷晟达科技(JSD 科技)的 JSD TA-1001D 系列为单通道小体积低成本的模拟量隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型设备,接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、 PC 及 DCS 系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达 3000VDC,广泛应用于电量隔离测控 的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔 离变送器具有更好的抗 EMC电磁干扰能力,满足工业现场的隔离需求,产品为国际标准DIN35mm安装方式,方便用 户直接接线使用。 如需一进二出隔离变送器, 一进三出隔离变送器, 一进四出隔离变送器, 二进二出隔离变送器, 三进三出隔离变送器请分别请选购 JSD TA-1002 系列; JSD TA-1003 系列; JSD TA-1004 系列; JSD TA-2002 系列或 JSD TA-3003 系列,交流供电请选购 JSD TA-X50X 系列,两线制隔离变送器请选购:JSD TA-1021D 系列,三线制隔离 变送器请选购:JSD TA-1031D 系列)
概述：
捷晟达科技(JSD 科技)的 JSD TA-1001 系列模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号 进行变换、放大、隔离、远传的小型仪器设备，接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号 变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及 DCS 系统。产 品的输入、输出、工作电源间相互隔离，隔离电压高达 3KVDC,在电量隔离测控的工业现场、电力监控、电子设 备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗 EMC 电磁 干扰能力,满足工业现场的隔离需求,安装方式采用国际标准 DIN35mm 设计,方便用户直接接线使用。(如现场需交 流供电请选 JSD TA-1501 系列,如给传感器,变送器提供 24VDC 电源请选购 JSD TA-1021 系列,需多路信号隔离转 换请选 JSD TA-2002 系列；JSD TA-3003 系列)
产品概述：
深圳捷晟达(JSD 科技)的 JSD TA-1002 系列单输入双输出(一进二出)模拟量信号隔离变送器,是将输入与输出 之间电气绝缘的模拟信号进行变换、放大、隔离的小型仪表设备,接收现场仪表的各种模拟量信号输入,通过模拟 量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、 PLC 及 DCS 系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该设备通道之间相互隔离,隔离电压高达 3000VDC,该产品在电量隔离测控的工业测现场、电力监 控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗 EMC 电磁干扰的特性，免增益及零点调节、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准 DIN35mm 安装方式,方便用户安装等特点, (如现场需交流供电请选择 JSD TA-1502 系列,如现场 的传感器,变送器需本设备提供24VDC电源时请选购两线制隔离变送器JSD TA-1022系列或三线制隔离变送器JSD TA-1032 系列)。
特征：
◆薄体积，低成本，国际标准 DIN35mm 导轨安装
◆四端隔离（输入、输出、工作电源及通道间相互隔离)
◆高精度等级（0.1% F.S，0.2% F.S)
◆全量程范围(＜0.2% F.S)
◆高隔离耐压(3000VDC/60S)
◆极低温度漂移(100PPM/℃)
◆工业温度范围(-45~+85 ℃)
◆产品性能可靠(MTBF＞50 万小时)
◆宽范围工作电源设计(8-50V 电源工作范围,也可选择 5VDC/12VDC/15VDC/24VDC 单电源供电)
◆国际标准信号选择(0-5V/0-10V/1-5V/4-20mA 多选)
应用：
◆直流电流/电压信号的隔离、转换、放大及分配
◆工业现场信号隔离及远程长线无失真传输分配
◆模拟量信号地线干扰抑制及模拟量隔离、采集、 变换及远传
◆4-20mA/0-20mA/0-5V/0-10V/0-3.3V/0-10mA 1-5V 等传感器信号的隔离、变换及远传
◆仪器仪表与传感器信号收发
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆克服各种仪器仪表设备之间的干扰
◆模拟量信号一分为二信号远传无失真分配功能
选型举例：
例 1：输入通道 1：4-20mA； 输出通道 1:4-20mA； 输出通道 2:4-20mA； 工作电源:24VDC； 产品型号：JSD TA-1002-D11
例 2：输入通道 1：0-10VDC； 输出通道 1:0-5VDC； 输出通道 2:0-5VDC； 工作电源：12VDC 产品型号：JSD TA-1002-234
例 3：输入：0-20mA； 输出通道 1:4-20mA； 输出通道 2:4-20mA；输出通道 3:4-20mA； 输出通道 4:4-20mA；工作电源:24VDC；产品型号：JSD TA-1004-C11
例 4：输入：4-20mA； 输出通道 1:0-5VDC； 输出通道 2:0-5VDC；输出通道 3:0-5VDC； 输出通道 4:0-5VDC；工作电源：12VDC；产品型号：JSD TA-1004-D34
