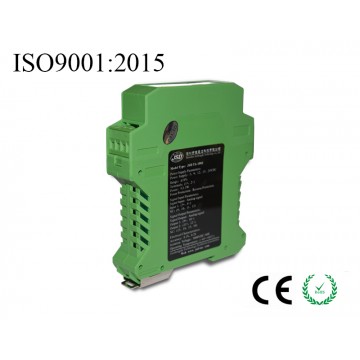

深圳捷晟达科技(JSD 科技)的 JSD TA-1001D 系列为小体积低成本经济型的隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型设备，接收现场仪表的各种模拟量信号输入，通过该隔离变送器进行信号变换采集，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及 DCS 系统。产品的输入、输出、工作电源间相互隔离，隔离电压高达 3000VDC，广泛应用于电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗 EMC电磁干扰能力,满足工业现场的隔离需求,产品为国际标准DIN35mm安装方式,方便用户直接接线使用。 如需一进二出隔离变送器, 一进三出隔离变送器, 一进四出隔离变送器, 二进二出隔离变送器,三进三出隔离变送器请分别请选购 JSD TA-1002 系列; JSD TA-1003 系列; JSD TA-1004 系列; JSD TA-2002 系列或JSD TA-3003 系列,交流供电请选购 JSD TA-X50X 系列,两线制隔离变送器请选购:JSD TA-1021D 系列,三线制隔离变送器请选购:JSD TA-1031D 系列)
型号参数定义：
选型参数一览表
信号输入代码 工作电源代码 信号输出代码
电压输入代码 电流输入代码 W： 8-30VDC 1： 4-20mA
1： 0-5V A： 0-1mA 1： 24VDC 2： 0-20mA
2： 0-10V B： 0-10mA 2： 15VDC 3： 0-10mA
3： 0 -3.3V C： 0-20mA 3： 12VDC 4： 0-5V
4： 0 -2.5V D： 4-20mA 4： 5VDC 5： 0-10V
6： 1-5V
U： 用户自定义 U： 用户自定义 U： 用户自定义 U： 用户自定义
备注： 如需要特殊参数，可为您专业订制生产。
型号举例：
例 1：信号输入：0-5V；信号输出：0-10V；工作电源：12VDC；产品型号：JSD TA-1001D-135
例 2：信号输入：4-20mA；信号输出:4-20mA；工作电源：24VDC；产品型号：JSD TA-1001D-D11
例 3：信号输入：4-20mA；信号输出:0-20mA；工作电源：5VDC；产品型号：JSD TA-1001D-D42
例 4：信号输入：0-3.3V；信号输出:0-5V；工作电源：24VDC；产品型号：JSD TA-1001D-314
例 5：信号输入：0-10V；信号输出:0-3V；工作电源：24VDC；产品型号：JSD TA-1001D-21U
特征与 应用：
◆小体积，低成本，PA66 阻燃外壳,标准 DIN35 导轨安装
◆三端隔离（输入、输出、工作电源间相互隔离）
◆高精度等级（0.1% F.S，0.2% F.S）
◆高线性度（0.1% F.S）
◆高隔离耐压（3000VDC/60S）
◆极低温度漂移(100PPM/℃）
◆工业温度范围( -45~+85 ℃）
◆产品性能可靠（MTBF＞50 万小时）
◆工作电源(5/12/15/24/8-30VDC)等单电源供电
◆标准信号选择(0-5V/0-10V/0-20mA/4-20mA 等多选)
◆直流电流/电压信号的隔离、转换及放大
◆工业现场信号隔离及远程长线无失真传输
◆模拟量信号地线干扰抑制
◆4-20mA/0-20mA/0-5V/1-5V/0-10V 等传感器信号的隔离、变换及远传
◆仪器仪表与传感器信号收发
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
